Desenvolvimento de infraestrutura de hardware, software e telecomunicação para interligação ao SIN (Sistema Interligado Nacional), de uma Termolétrica de 340 MW, com 3 turbinas Frame 7 da GE e 1 turbina a vapor da FUJI. Um dos maiores desafios do projeto foi manter o máximo possível de equipamentos existentes na usina, uma vez que o projeto original não concebia a interligação ao SIN.

Devido a necessidade de coleta de dados de diversos equipamentos de fabricantes diferentes, foi utilizado o software Elipse E3. Esse software foi responsável por coletar dados de medidores de energia (ELO), registradores de perturbação digital (Reason), medidores de vazão de combustível (Metroval) e do SDCD (Metso Automation) da planta. Uma vez que os dados foram concentrados no Elipse E3, os mesmos foram distribuídos para o ONS através do procolo IEC-104.

Para o serviço de telecomunicação, foi instalado um servidor SIP na infraestrutura de hardware do cliente, com recursos de gravação de ligações. Através desse sistema, foi possível manter a comunicação digital desde o telefone (IP) da mesa de operação da usina até a central telefônica do ONS.

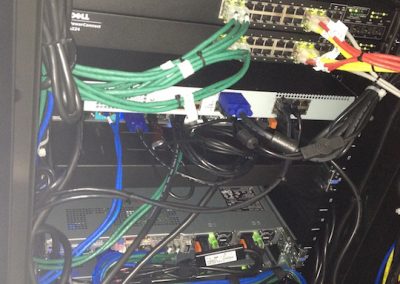

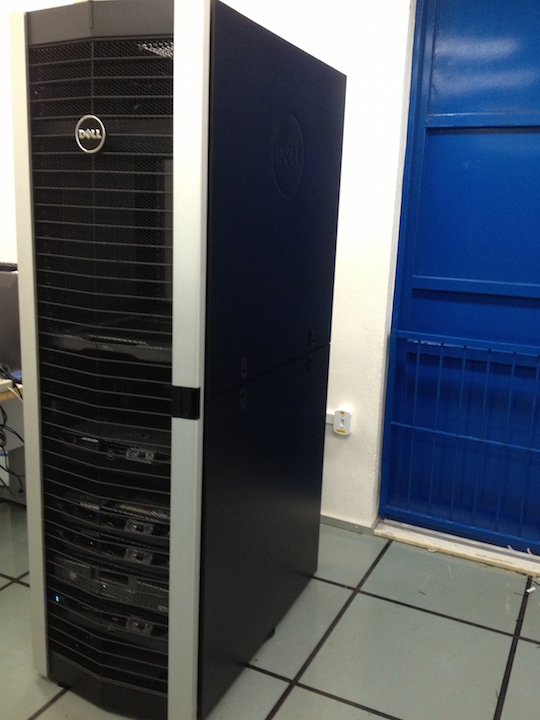

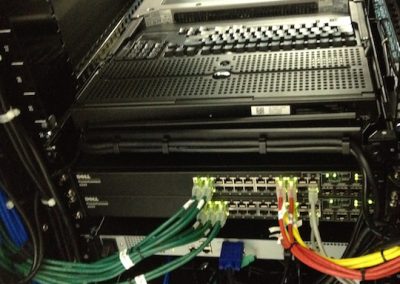

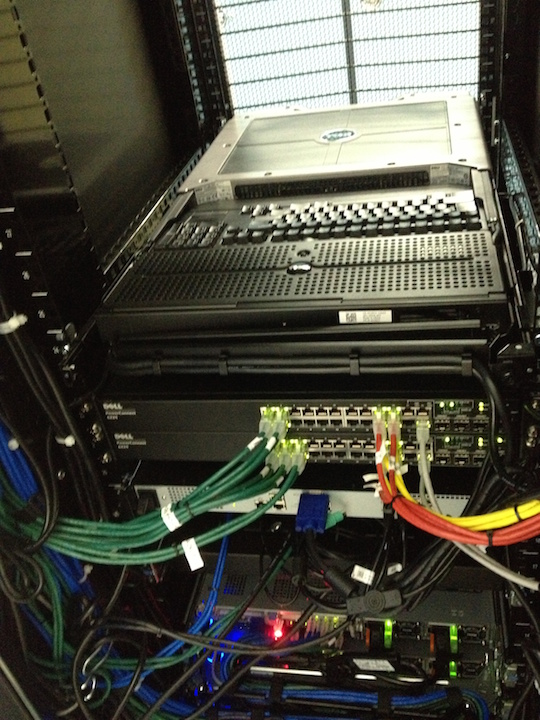

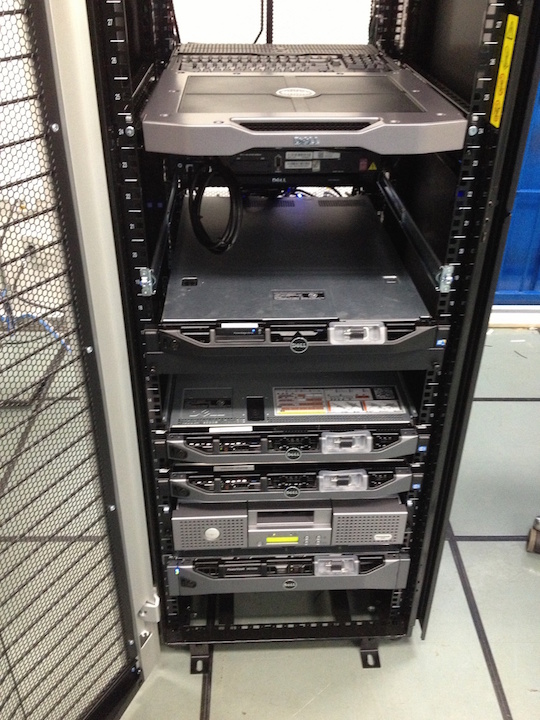

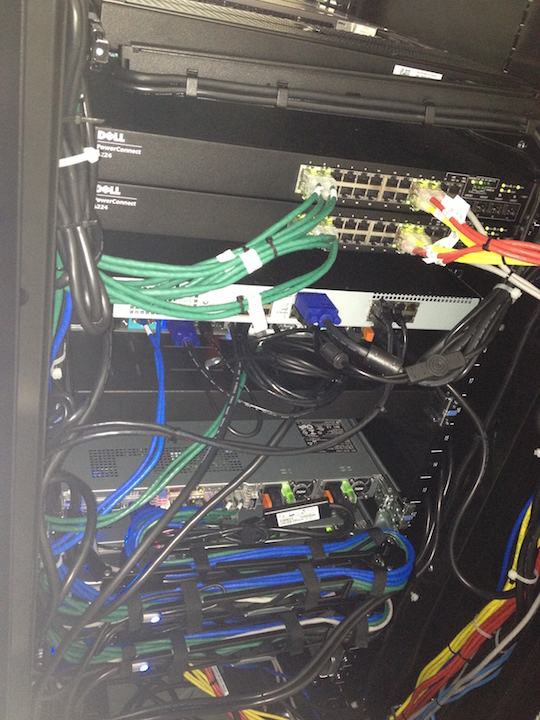

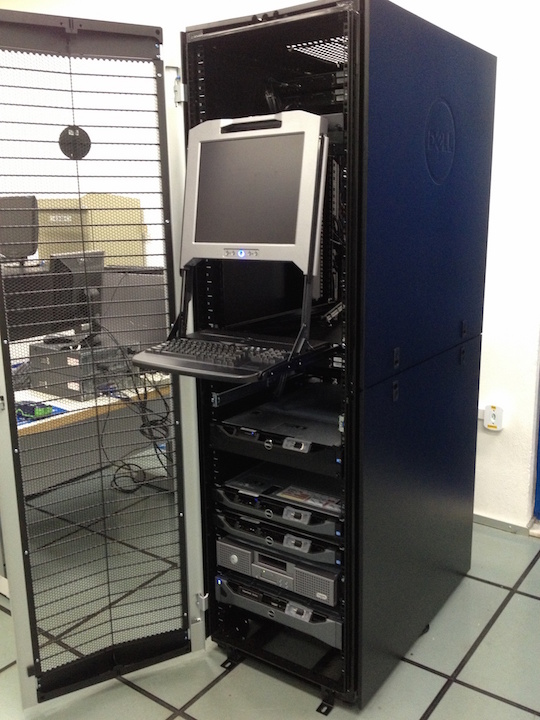

A redundância e a alta disponibilidade do ambiente foi garantida através do sistema de virtualização vSphere ESXi 5.1 da vmware. O Hypervisor foi instalado em um cluster com 2 servidores DELL, onde cada servidor foi projetado para suportar 100% do ambiente, 1 storage com controladora e rede redundante e switch core redundante (stack). Através desse ambiente foi possível interligar redes existentes e criar novas redes, permitindo assim integrar os equipamentos existentes ao sistema.

Para interligação ao ONS de forma segura, os Links de comunicação Oi e Embratel contratados, foram interligados a um Firewall SonicWall NSA 250M redundante. Através desse Firewall, também foi criada a VPN para permitir o acesso da CCEE (SMF) aos medidores de energia do cliente de forma segura.
